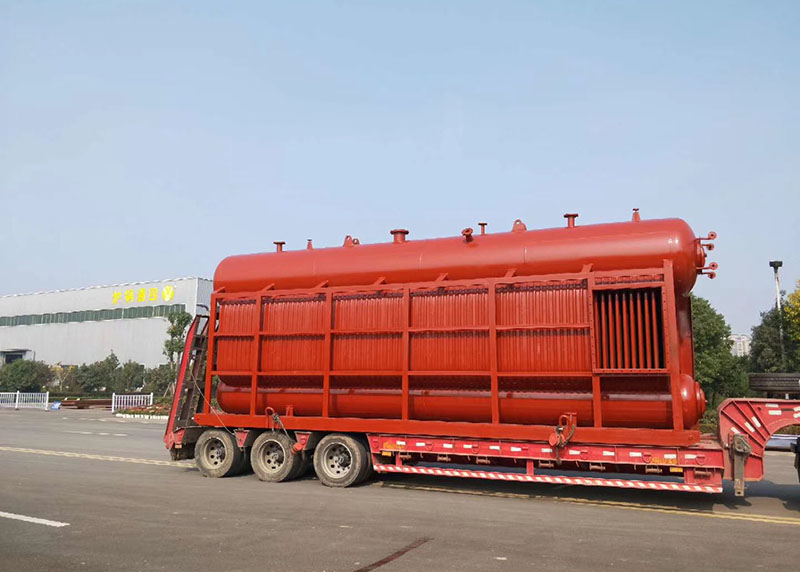

SZS系列锅炉本体为双锅筒、纵置式、室燃D型布置结构，右侧为炉膛，左侧为对流管束。通过下锅筒中间和两端的活动支座固定在本体底盘上，并保证锅炉整体向两端膨胀。炉膛四周为窄间距管膜式水冷壁，炉膛左侧的膜式水冷壁将炉膛与对流管束完全密封隔开，对流管束区后部为拉稀的措列结构，前部为顺列结构，炉膛燃烧产生烟气从炉膛尾部的出烟口进入燃尽室、对流管束区，然后从锅炉左侧前部转向进入螺旋翅片管节能器和冷凝器，最后进入烟道入烟囱排向大气。


　　SZS型油气锅炉炉膛水冷壁及对流烟道全部采用膜式壁结构，密封性好，热吸收率高，且有效降低耐火砖的使用及维修工作量。本锅炉采用高热阻材料作为绝热层。保温性能良好。尾部布置有节能冷凝器.能有效降低排烟温度，锅炉热效率高。超低氮全自动燃烧机，使烟气有害污染物少，无噪音运行。并且具有点火程序控制及超压、熄火保护功能，运行安全。
